节段拼架桥机的施工便道与架设协同设计是桥梁工程高效实施的关键环节。通过系统性优化便道结构与架桥机作业流程的衔接,可实现设备运输、拼装、架设的全流程无缝对接。以下结合工程实践,从协同设计核心要素、技术方法及实施要点展开分析。

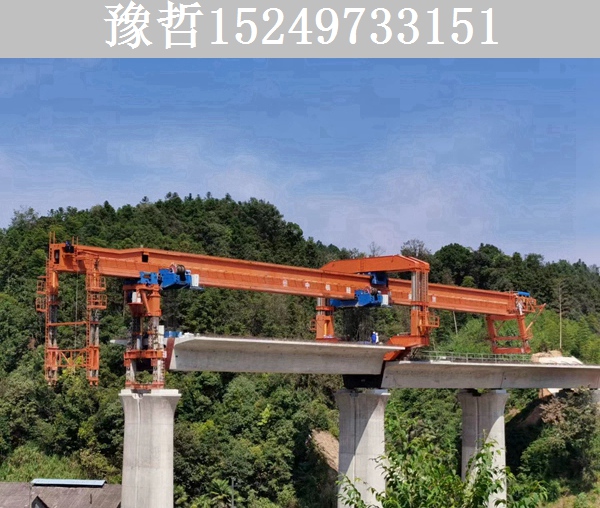

杭州500吨单导梁架桥机

一、协同设计核心要素解析

便道结构与架桥机特性匹配

节段拼架桥机单件重量可达 300-500 吨,运输车辆轴距通常为 18-22 米,需重点关注便道的荷载承载与空间适配性。例如,在山区项目中,采用 “钢栈桥 + 混凝土基础” 组合结构,钢栈桥跨径根据地形设置为 24-32 米,桥面宽度 6-8 米,满足设备运输车辆转弯半径≥25 米的需求。同时,通过三维激光扫描技术对沿线桥梁净高进行实测,修正原设计路径中净空不足路段,避免设备剐蹭。

临时支墩与便道协同布置

架桥机拼装及过孔过程中,临时支墩需与便道形成整体受力体系。例如,在沈海高速某项目中,采用双排钢管柱(直径 800mm)作为临时支墩,顶部通过双工 45b 工字钢纵肋与三工 45b 工字钢横肋连接,形成稳定支撑结构。临时支墩基础采用 60cm 宽 ×40cm 厚混凝土条形基础,配筋 φ16 螺纹钢,确保沉降控制在 ±5mm 以内。

运输路径与架设顺序联动

便道设计需兼顾节段梁运输与架桥机转场需求。例如,在城市道路施工中,采用 “路基拓宽 + 临时通道” 方案,将原有 7 米宽路基拓宽至 30 米,设置两条间距 5.16 米的拖拉轨道基础,满足 SX64/2200 型架桥机边拼边拖拉的拼装需求。同时,结合架桥机过孔顺序,在便道两侧设置临时存梁区,缩短节段梁二次倒运距离。

二、协同设计技术体系构建

多源数据融合分析

地形数据采集:利用无人机航测获取沿线地形高程数据,构建三维地形模型。某跨海大桥项目通过地形分析,避开坡度>8% 的山区路段,减少车辆爬坡时间 25%。

桥梁荷载评估:建立沿线桥梁荷载数据库,筛选出荷载冗余度≥20% 的桥梁作为运输路径。例如,在长江流域项目中,通过有限元分析桥梁结构,选定 32 座符合条件的桥梁,优化路径里程缩短 12%。

实时交通监控:接入交警部门监控系统,动态识别事故黑点。某城市道路项目通过实时数据调整路径,避开突发拥堵路段,运输效率提升 20%。

临时结构优化设计

钢栈桥模块化设计:采用装配式贝雷梁结构,单榀贝雷梁由 8 片标准节组成,横向间距 40cm,上铺工 20b 工字钢分配梁及钢步板。栈桥端部通过预埋钢板与桥墩连接,确保荷载有效传递。

临时支墩智能调控:在临时支墩顶部设置液压千斤顶,通过实时监测悬臂端挠度调整支撑力。某项目在 100 米跨主桥施工中,通过调整千斤顶将悬臂端挠度控制在 15mm 以内,确保架桥机过孔安全。

施工流程协同优化

拼装与运输并行作业:在钢栈桥上设置架桥机拼装区,采用 “边拼边拖拉” 工艺。例如,SX64/2200 型架桥机拼装时,先在 1# 墩拼装锚固后支腿钢管柱,再依次拼装中支腿、后支腿及主梁节间,同步利用卷扬机拖拉至设计位置。

多机协同作业:在长桥施工中,采用多台架桥机分段架设。例如,广佛西环项目通过 3 台 DP100/40 型架桥机同时作业,将单孔架设时间从 72 小时缩短至 48 小时。

三、实施流程与质量控制

全流程实施步骤

前期勘察:采用地质雷达探测便道下方空洞,对软弱地基进行换填处理。某项目在隧道洞口施工中,对地基承载力不足区域换填级配碎石,压实度达到 95% 以上。

方案验证:利用 BIM 技术模拟架桥机过孔过程,验证便道与临时支墩的协同受力。某山区项目通过模拟发现弯道处设备与限高架间距不足,调整路径后安全通过。

动态监控:在运输车辆安装北斗定位设备,实时监控位置与速度。某项目通过定位数据发现车辆偏离规划路线,及时远程调度纠正。

总结优化:运输完成后,分析数据优化路径模型。某项目通过总结,将同类设备转场效率提升 12%。

质量控制要点

便道验收:采用承载板试验检测便道承载力,要求达到 0.2MPa 以上。某项目在钢栈桥验收时,通过静载试验验证其最大承载能力达 800 吨。

临时支墩监测:安装倾角传感器与振动监测仪,实时预警支墩沉降。某项目在临时支墩上布设监测点,确保沉降速率≤2mm/d。

架桥机调试:拼装完成后进行空载与额定荷载试运行,要求液压系统压力波动≤±3%,电机振动烈度≤2.8mm/s。

四、典型案例应用

福建某跨海大桥项目通过协同设计实现以下成效:

便道优化:采用 “钢栈桥 + 硬化路基” 组合方案,运输里程从原方案的 120 公里缩短至 98 公里,节省时间 3.5 小时。

风险控制:利用液压千斤顶动态调整临时支墩支撑力,避免悬臂端应力超限,设备完好率达 100%。

成本效益:运输成本降低 22%,其中燃油消耗减少 18%,临时支墩材料复用率达 70%。

合规管理:提前 10 日完成超限运输许可申请,运输过程中未出现违规行为,获得交管部门通报表扬。

通过构建 “结构设计 - 流程优化 - 动态监控” 的协同设计体系,节段拼架桥机的施工便道与架设可实现效率与安全的双重提升。实际应用中需结合项目特点动态调整策略,重点关注地形适应性、临时结构可靠性及施工流程协同性,在保证工程质量的前提下实现经济效益最大化。
