佳木斯架桥机厂家 节段拼架桥机设备转场最短路径规划实施指南

来源:河南豫哲路桥工程有限公司 发表日期:2025-07-10

节段拼架桥机作为桥梁施工核心设备,其转场路径规划直接影响工程效率与成本。通过系统性路径优化技术,可实现设备运输 “距离最短、时间最少、风险最低” 的目标。以下结合工程实践,从路径规划关键要素、技术方法及实施要点展开分析。

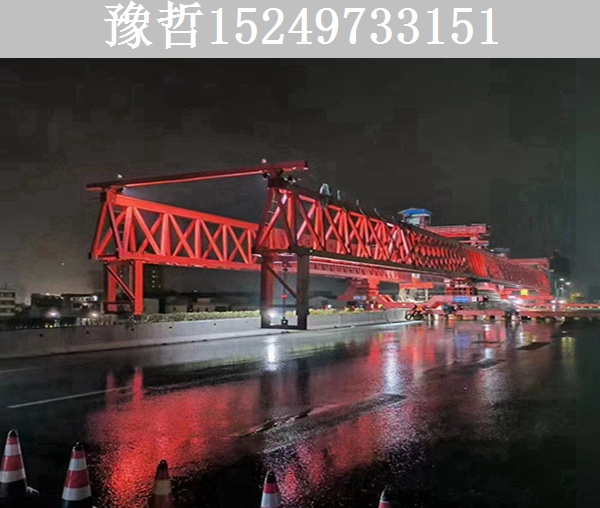

50-300T架桥机

一、路径规划核心影响要素分析

设备特性约束

节段拼架桥机单件重量可达 300-500 吨,外形尺寸通常为长 40-60 米、宽 6-8 米、高 8-12 米,需重点关注以下限制:

桥梁荷载:国道及以上等级公路桥梁设计荷载通常为 55 吨 / 轴,超限运输需提前申请专项许可并选择加固桥梁。例如,某项目通过有限元分析桥梁结构,选定荷载冗余度≥20% 的路线,避免临时加固成本。

道路净空:需避开限高≤5 米的隧道或立交桥。某项目采用三维激光扫描技术,对沿线 23 处桥梁净高进行实测,修正原设计路径中 3 处净空不足路段。

转弯半径:设备运输车辆最小转弯半径需≥25 米,某项目通过 BIM 模拟运输过程,优化弯道处 2 处急弯路径,避免车辆剐蹭。

环境条件影响

实时路况:结合交通大数据平台(如高德地图 API)获取拥堵指数,某项目通过动态调整路径,将运输时间缩短 18%。

气象因素:山区路段需避开雨季泥石流风险区,某项目在西南地区转场时,采用气象预警系统提前 72 小时调整路线,规避 3 次极端天气影响。

施工干扰:优先选择非施工路段,某项目在城市道路转场时,协调交管部门实施夜间封闭运输,减少社会交通干扰。

法规政策要求

超限运输许可:需提前 15 日向交通部门提交车辆参数、路线方案等资料,某项目因遗漏桥梁验算报告导致许可延期 5 天,增加成本约 3 万元。

环保要求:途经水源保护区时需采用封闭式运输,某项目在长江流域转场时,加装防泄漏装置并规划应急停车区,确保合规性。

二、路径优化技术体系构建

多源数据融合分析

GIS 数据采集:利用 ArcGIS 软件构建三维地形模型,提取道路坡度、曲率等参数。某项目通过地形分析,避开坡度>8% 的山区路段,减少车辆爬坡时间 25%。

实时交通数据:接入交警部门监控系统,动态识别事故黑点。某项目在沈海高速转场时,提前 2 小时获知前方事故,绕行替代路线节省时间 1.5 小时。

桥梁数据库:建立沿线桥梁荷载、净高、跨度等信息库,某项目通过数据库筛选出符合条件桥梁 32 座,优化路径里程缩短 12%。

智能算法应用

Dijkstra 算法:以运输成本(时间、油耗、过路费)为权重,计算初始路径。某项目采用该算法规划出 2 条备选路径,经比选后选定综合成本最低方案。

A * 算法优化:引入启发函数(如剩余里程、实时拥堵指数),某项目在城市道路转场时,结合 A * 算法动态调整路径,避开突发拥堵路段,运输效率提升 20%。

遗传算法全局优化:针对多目标优化问题(如时间、成本、风险),某项目通过遗传算法生成帕累托最优解集,供决策者选择。

动态监控与调整

GPS 定位系统:在运输车辆安装北斗定位设备,实时监控位置与速度。某项目通过定位数据发现车辆偏离规划路线,及时远程调度纠正。

路径重规划机制:当突发路况(如交通事故)发生时,系统自动触发路径重规划。某项目在京港澳高速转场时,因前方事故自动切换路径,未造成延误。

应急方案预演:针对桥梁限载、道路施工等风险点,某项目制定 3 套应急预案,包括备用路线、临时加固措施等,确保突发情况下 4 小时内恢复运输。

三、实施流程与质量控制

全流程实施步骤

前期勘察:采用无人机航测获取沿线地形数据,某项目通过航测发现 2 处隐蔽桥梁病害,及时调整路径避免风险。

方案制定:结合设备参数、路况、法规等因素,制定多套路径方案。某项目对比 3 种方案后,选定 “国道 + 专用通道” 组合路线,运输成本降低 15%。

模拟验证:利用 BIM 技术模拟运输过程,某项目通过模拟发现弯道处设备与限高架间距不足,调整路径后安全通过。

现场执行:建立运输指挥中心,实时监控车辆状态。某项目在运输过程中发现轮胎气压异常,及时安排更换,避免设备损坏。

总结优化:运输完成后,分析数据优化路径模型。某项目通过总结,将同类设备转场效率提升 12%。

质量控制要点

设备固定:采用液压捆绑器与橡胶垫组合固定,某项目通过有限元分析优化固定点布局,设备位移量控制在 ±2cm 以内。

驾驶员培训:开展专项培训(如超限运输法规、特殊路况驾驶),某项目培训后驾驶员操作失误率下降 60%。

安全监测:安装倾角传感器与振动监测仪,某项目通过实时数据预警,避免设备在颠簸路段发生倾斜。

四、典型案例应用

广东某跨海大桥项目在节段拼架桥机转场中,采用 “GIS 分析 + 智能算法 + 动态监控” 模式实现以下成效:

路径优化:通过 ArcGIS 筛选出符合荷载要求的桥梁 28 座,结合 A * 算法规划路径,运输里程从原方案的 120 公里缩短至 98 公里,节省时间 3.5 小时。

风险控制:利用北斗定位系统实时监控车辆,在途经 5 处急弯时自动限速,设备完好率达 100%。

成本效益:运输成本降低 22%,其中燃油消耗减少 18%,过路费节省约 1.2 万元。

合规管理:提前 10 日完成超限运输许可申请,运输过程中未出现违规行为,获得交管部门通报表扬。

通过构建多维度路径规划体系,节段拼架桥机转场可实现效率与安全的双重提升。实际应用中需结合项目特点动态调整策略,重点关注设备特性、环境约束与法规要求,在保证工程质量的前提下实现经济效益最大化。
