鸡西架桥机厂家 节段拼架桥机关键部件寿命预警与更换全流程管控

来源:河南豫哲路桥工程有限公司 发表日期:2025-07-10

节段拼架桥机的关键部件寿命管理直接影响桥梁施工的安全性与经济性。通过建立系统性的预警机制与标准化更换流程,可实现部件 “监测 - 评估 - 更换 - 验证” 的闭环管理,确保设备性能稳定。以下结合工程实践,从核心部件识别、寿命评估方法、预警机制及更换实施要点展开分析。

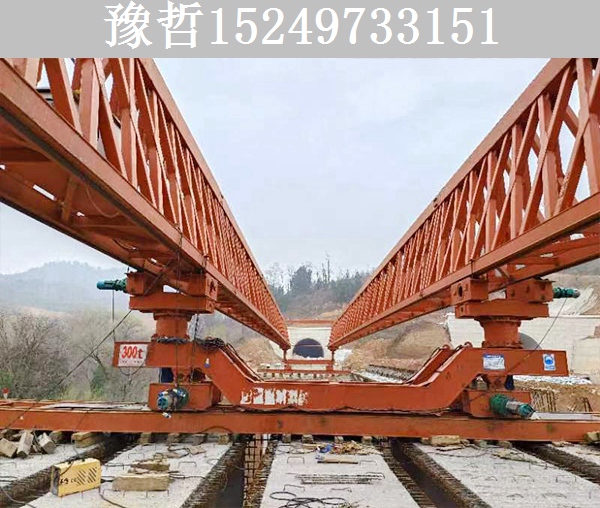

60-300吨公路架桥机

一、关键部件寿命评估技术体系

液压系统寿命诊断

液压油污染度是核心指标,采用 NAS1638 标准检测颗粒度,当污染等级达到 NAS 8 级时需立即更换。同时监测油液水分含量,游离水超过 0.1% 或溶解水超过 0.05% 时触发预警。通过压力传感器实时监测系统压力波动,当波动幅度超过额定压力的 ±5% 时,需排查液压泵或阀组磨损情况。

驱动电机状态评估

振动分析是关键手段,采用加速度传感器监测电机轴承座振动烈度,当有效值超过 4.5mm/s 时启动预警。频谱分析需重点关注啮合频率及其倍频成分,若出现异常峰值(如齿轮断齿引起的边频带),需立即停机检修。此外,电机绕组温度超过 130℃(F 级绝缘)或轴承温度超过 90℃时,应检查润滑状态或轴承游隙。

减速机寿命预测

齿轮磨损通过油液铁谱分析量化,当金属颗粒浓度超过 50ppm 时进入风险区间。结合振动频谱监测啮合频率,若幅值较基准值增加 30% 以上,需拆解检查齿轮表面点蚀或剥落情况。油温监测同样重要,当箱体温度超过 85℃时,齿轮钢的屈服强度下降,需检查冷却系统或润滑脂性能。

钢绞线寿命判定

采用磁粉探伤检测表面裂纹,同时测量外径偏差。当腐蚀导致外径减少超过 8% 或断丝数达到总丝数的 10% 时,必须更换。疲劳寿命评估需结合应力水平,按 GB/T14370-2007 标准进行脉动拉伸试验,当循环次数未达设计值的 80% 即出现断裂时,需缩短检测周期。

传感器性能验证

振动传感器每 6 个月校准一次,灵敏度偏差超过 ±5% 时需调整或更换。温度传感器通过比对标准热电偶进行线性度校准,误差超过 ±2℃时应检修。压力传感器零点漂移超过量程的 0.5% 时,需重新标定或更换。

二、全流程预警与更换实施

动态监测与预警触发

建立设备状态数据库,实时采集液压油污染度、电机振动、减速机温度等数据。例如,某项目通过物联网平台设置阈值,当液压油 NAS 等级连续 3 次达到 7 级时,系统自动推送预警工单至维护人员。预警响应时间需控制在 2 小时内,避免故障扩大。

更换前预处理

液压系统:更换前需执行三级泄压流程:切断电源→操作控制阀组 3 次释放支管压力→关闭进回油球阀隔离总管。拆解管路时,先用氮气吹扫(压力 1.0-3.0kgf/cm²)清除残留油液,防止污染环境。

减速机:更换齿轮前需排空润滑油,使用煤油冲洗箱体 3 次,确保杂质清除。安装新齿轮时,齿侧间隙控制在 0.15-0.25mm,通过压铅法验证。

钢绞线:拆除旧钢绞线前,需在两端安装临时锚具固定梁体,防止应力突变。新钢绞线安装后,按设计张拉力的 105% 进行预张拉,持荷 5 分钟以消除松弛。

更换后性能验证

液压系统:启动油泵后,在空载和额定负载下分别运行 30 分钟,检查压力波动≤±3%、油温≤70℃、无泄漏为合格。

减速机:空载试运行 1 小时,振动烈度≤2.8mm/s;负载试运行 3 小时,油温≤85℃且无异常噪音为合格。

钢绞线:张拉完成后,采用超声波检测仪逐根探伤,确保无内部裂纹。静载锚固试验中,锚具效率系数需≥0.95,总应变≥2.0%。

三、典型案例应用

福建某跨海大桥项目通过全流程管控实现以下成效:

液压系统优化:采用 “油液在线监测 + 定期更换” 模式,将液压油更换周期从 6 个月延长至 12 个月,同时故障率下降 40%。

减速机寿命提升:引入振动频谱分析与油液铁谱监测,提前发现 2 台减速机齿轮磨损,避免停机损失约 15 万元。

钢绞线安全保障:通过腐蚀检测与疲劳试验,及时更换 3 束超标钢绞线,避免了潜在的桥梁结构风险。

四、质量控制要点

标准化操作:制定《关键部件更换作业指导书》,明确拆卸、清洗、安装、测试的具体步骤。例如,液压管路安装时,卡套式接头需使用扭矩扳手按规定力矩紧固(DN20 管路为 50N・m)。

人员培训:维护人员需通过专项考核,内容包括设备结构原理、检测仪器使用(如振动分析仪、铁谱仪)及应急处置流程。某项目培训后,操作失误率下降 60%。

档案管理:建立部件全生命周期档案,记录检测数据、更换时间及性能参数。通过二维码标签实现信息追溯,如扫码可查看某减速机的齿轮磨损曲线及历次更换记录。

通过构建 “监测 - 评估 - 更换 - 验证” 的闭环管理体系,节段拼架桥机关键部件的寿命预警与更换可实现技术可靠性与经济合理性的平衡。实际应用中需结合设备特性动态调整监测参数,严格执行标准化流程,并通过案例积累持续优化管理策略,确保桥梁施工的高效与安全。
